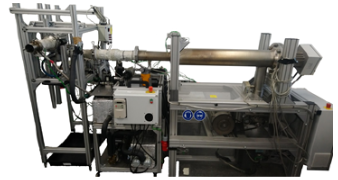

Heißgasprüfstand (HGP) für Strömungsmaschinen

Der Heißgasprüfstand wird für die Untersuchung des Heißgasverhaltens (bis zu 500 kg/h bei maximal 350 °C und 3 bar Absolutdruck) von Turbinen, so wie der Ermittlung von Turbinenkennfeldern, des Wirkungsgrades und des instationären Verhaltens mithilfe eines elektrischen Generators verwendet.

Im Betrieb werden die Umgebungsbedingungen (Druck, Temperatur und Feuchte) gemessen, so wie der Druck/ Temperatur vor und nach Heizkammer und Prüfling.
Dabei kann sowohl die Öltemperatur als auch der Öl-Volumenstrom mit Hilfe eines Ölkonditionierers geregelt werden.

Folgende Kennfelder können vermessen und erstellt werden:

Heißgasprüfstand

  • Turbinenkennfelder
  • Erweiterte Turbinenkennfelder
  • Pulsierende Turbinenkennfelder
  • Kennfelder mit variabler Turbinengeometrie (VTG)

Der Prüfstand wird im Rahmen von Studien- und Abschlussarbeiten, sowie einem Forschungsprojekt kontinuierlich erweitert.

Derzeit sind eine Wassereinspritzung für feuchte Luft und Wasserbeaufschlagung sowie eine variable Ansaugstrecke zur Vermessung von verschiedenen Luftmassenmessern geplant.
