Visualisierung von Prozess- und Produktdaten an der 3D-Powerwall

I4.0-Anwendungen:
Kollisionsuntersuchungen, Ein- und Ausbauuntersuchungen, Funktionsuntersuchungen

I4.0-Technologien:
Virtuelle Entwicklung, Kinematiksimulation

Funktionsbeschreibung:

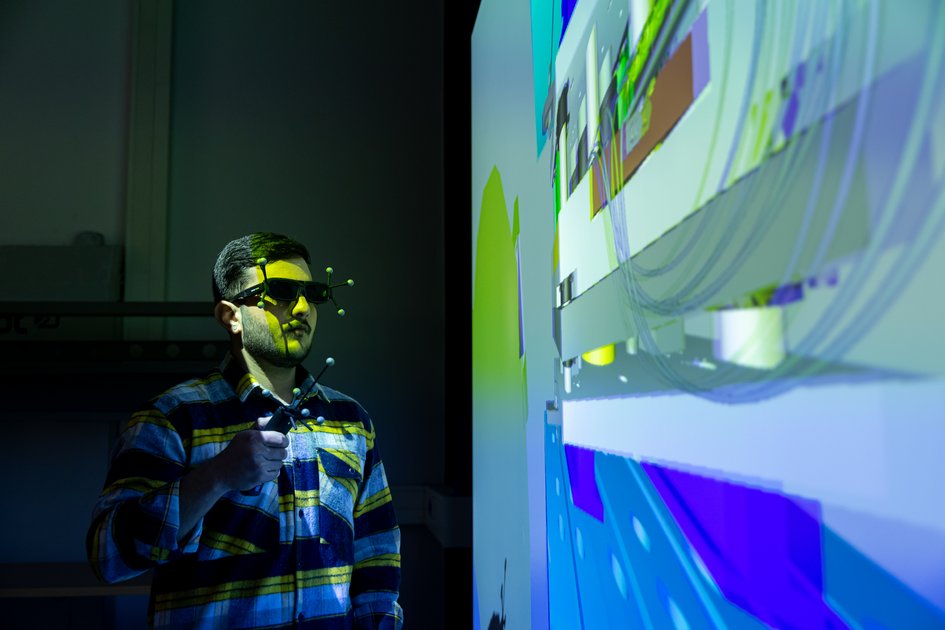

CAD-Import und Modellaufbau inkl. Verlinkung der Bauteile miteinander in IC.IDO. 3-dimensionale Visualisierung auf der Projektionsfläche (4 m x 2,5 m) in WQHD-Auflösung. Analyse mit bis zu zehn Personen vor Ort (mit Hilfe von Shutter-Brillen). Bedienung mittels Flystick.

Mögliche Problemlösung/Prozessoptimierung:
Erkennung von Funktionsmängeln anhand bewegter 3D-Modelle. Dynamische Betrachtung beliebiger Schnittebenen und genaue Auswertung über integrierte Messfunktionalität. Anpassung von Bauteilgeometrien zur Kollisionsvermeidung. Standortübergreifende Vernetzung und gemeinsames kollaboratives Arbeiten (auch mit HMD-Anwender*innen) ist möglich.

Technischer Aufbau:
Display (4 m x 2,5 m)
Laserbeamer (WQHD / 3D)
Grafik Workstation (High Performance)
IC.IDO (immersive Software)
Tracking Kameras, Tracking PC und DTrack (zugehörige Software)
10 Shutter-Brillen
Flystick, Space-Mouse
