Labor für Verkehrssteuerung

Zu Beginn des Labors für Verkehrssteuerung bekommen die Studierenden die Aufgabe ein Signalprogramm für den Knotenpunkt Nord-Süd-Straße/ Erzwäsche bei Salzgitter-Gebhardshagen zu erzeugen. Dazu wird das Planungsprogramm SiTRAFFIC der Firma Siemens eingesetzt.

Im Folgenden werden die wichtigsten Schritte dieser Bearbeitung dargestellt:

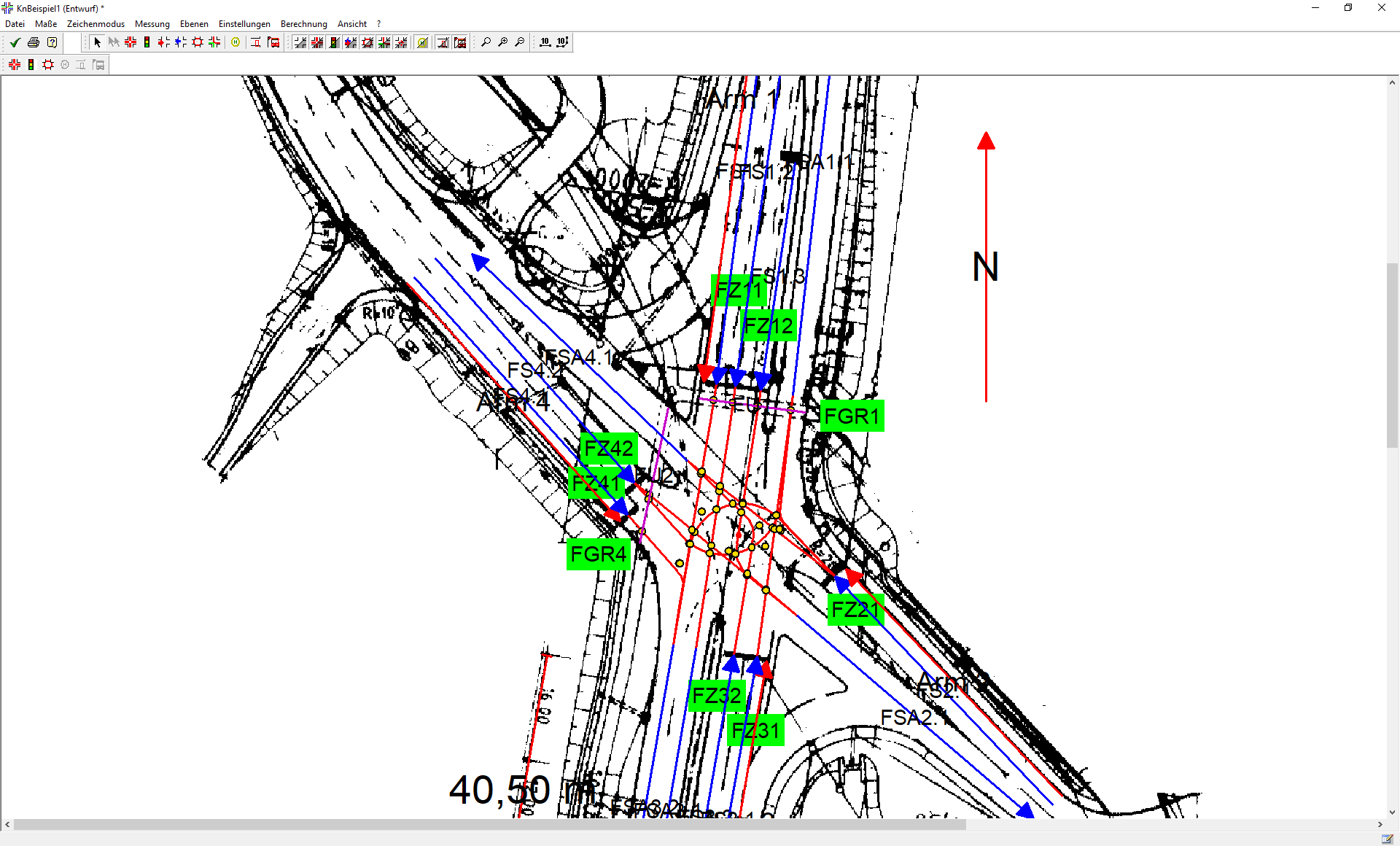

In einer Lageplanbearbeitung (siehe u.e. Bild) werden alle für die Lichtsignalsteuerung wichtigen Parameter (z.B. Signalgruppen und Fahrstreifen) eingegeben.

Lageplan SiTRAFFIC Lageplanbearbeitung in SiTRAFFIC                                                                                         Quelle: SiTRAFFIC

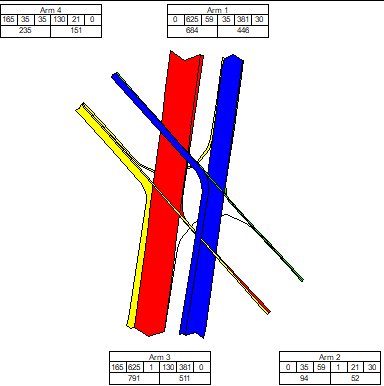

Weiterhin wird die Verkehrsbelastungen eingeben, für die das Signalprogramm ausgelegt sein soll.

Strombelastung SiTRAFFIC
Strombelastung in SiTRAFFIC                    Quelle: SiTRAFFIC

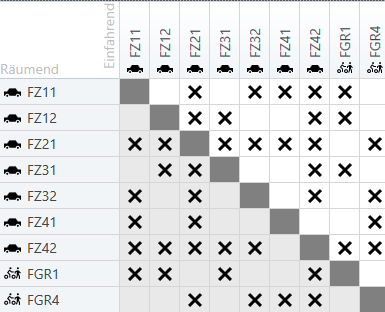

In der Konfliktmatrix wird dann festgelegt, welche Signalgruppen miteinander verträglich oder unverträglich sind.

Konfliktmatrix SiTRAFFIC
Konflikmatrix in SiTRAFFIC                       Quelle: SiTRAFFIC

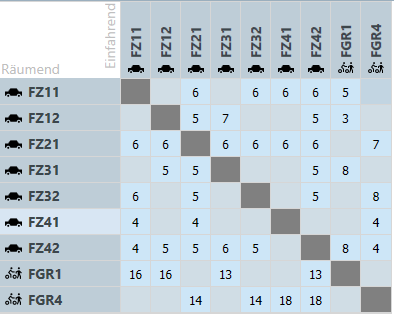

Danach werden die Zwischenzeiten für diese „Konflikte“ berechnet und in die Zwischenzeitenmatrix übertragen.

Zwischenzeitenmatrix SiTRAFFIC
Zwischenzeitenmatrix in SiTRAFFIC                       Quelle: SiTRAFFIC

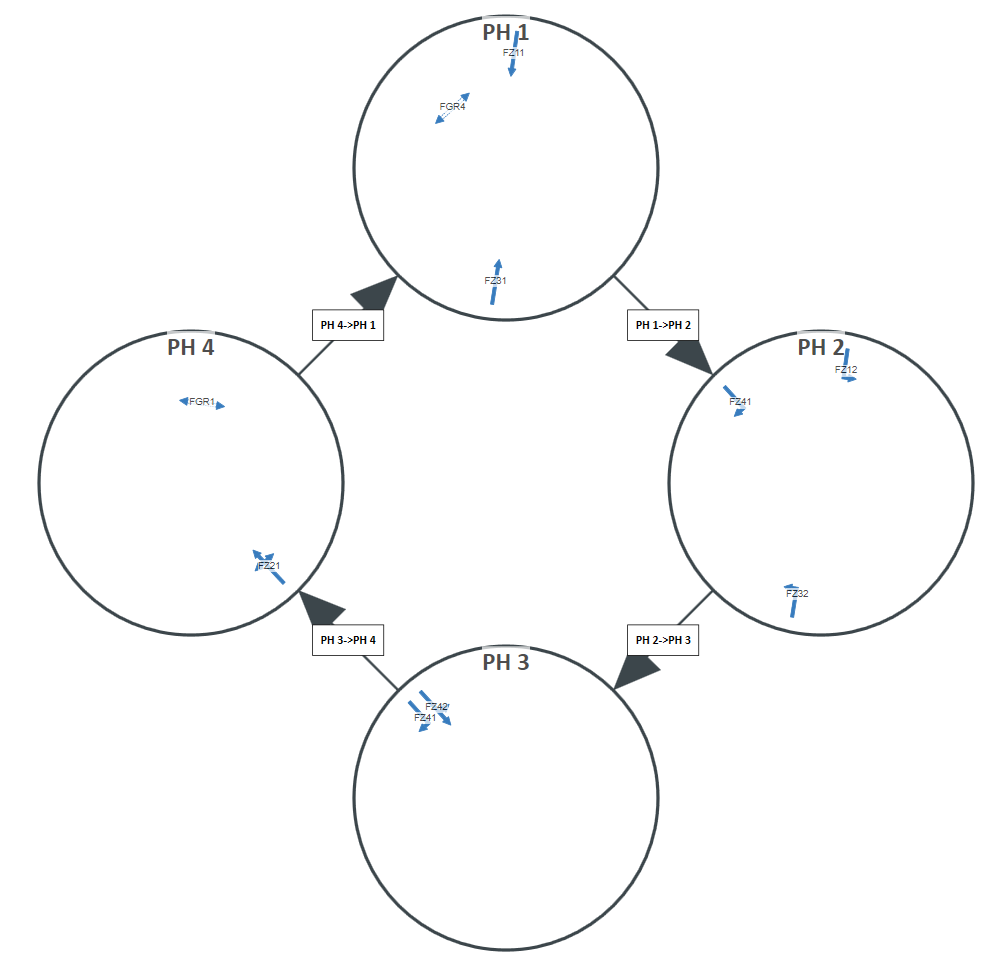

Danach werden die Phasen definiert in einer Phasenfolge zusammengefasst.

Phasenfolgeplan SiTRAFFIC Zwischenzeitenmatrix in SiTRAFFIC                       Quelle: SiTRAFFIC

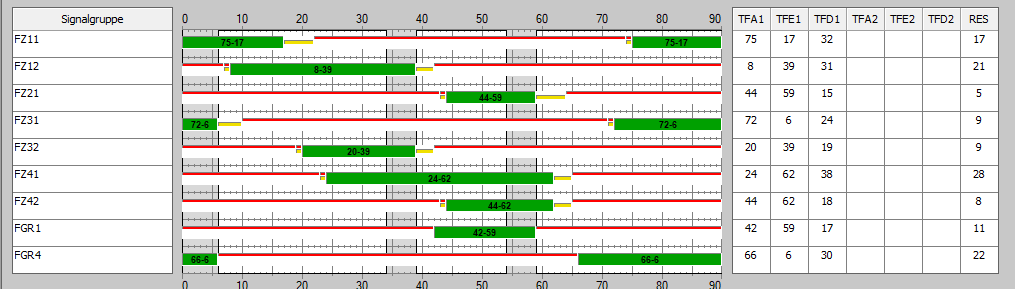

Aus dieser Phasenfolge kann dann ein Lichtsignalprogramm erstellt werden. Signalprogramm SiTRAFFIC Lichtsignalprogramm in SiTRAFFIC                                                          Quelle: SiTRAFFIC

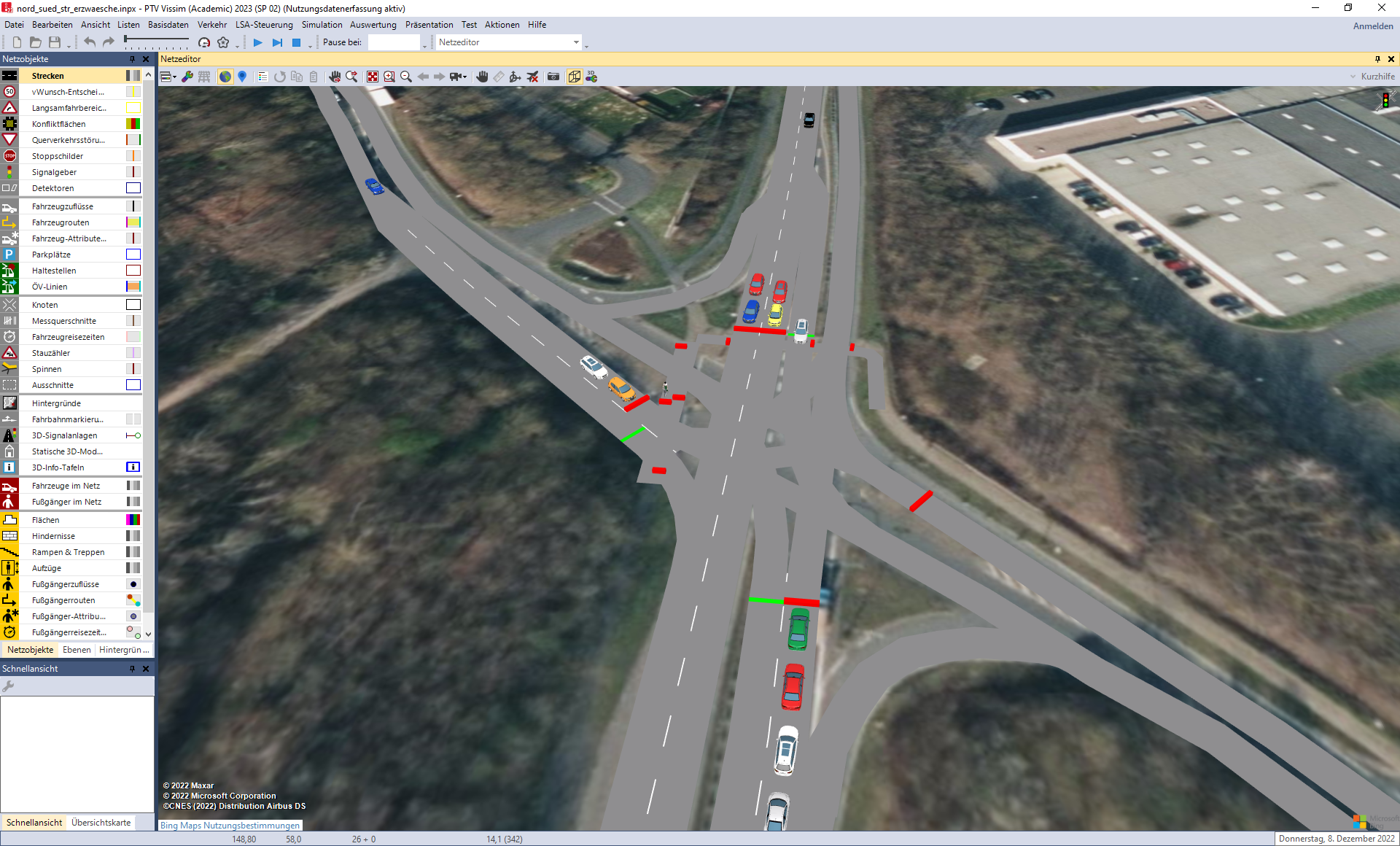

Dieses Signalprogramm wird in eine Simulation in der Mikrosimulation VISSIM eingefügt simuliert und ausgewertet.

Simulation VISSIM Simulation des Signalprogramms in VISSIM                                                          Quelle: PTV VISSIM

Danach werden noch weitere Signalprogramme mit veränderten Parametern (Phasenanzahl, Umlaufzeit etc.) erstellt, simuliert und miteinander verglichen.
