RID: Robot Input Device - Eingabehilfe für die Positionierungs-Simulation eines Roboters

4.0-Anwendungen:
Roboterprogrammierung, möglich: Steuerung/Teaching von Industrie­Robotern

14.0-Technologien:
Simulation: Digitaler Zwilling

Funktionsbeschreibung:

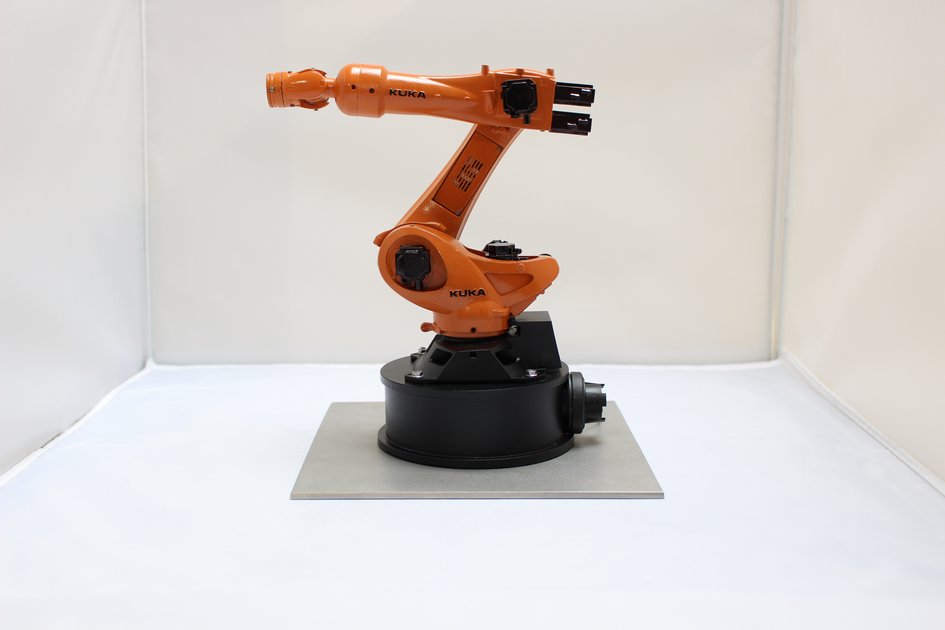

Ein miniaturisiertes Modell eines Industrieroboters kann über Drehwinkel­Sensoren in den Achsen seine Positionierung via USB-Schnittstelle an eine Simulationsumgebung übertragen, in der ein virtuelles Modell die Positio­nierung widerspiegelt. Prinzipiell sind beliebig viele Freiheitsgrade mög-lich (am gezeigten Modell: 6 Freiheitsgrade). In der Simulationsumgebung können anschließend Bewegungsverläufe dargestellt werden.

Mögliche Problemlösung/Prozessoptimierung:
Das Rabat Input Device (RID) kann im Rahmen von Weiterbildungsmaßnah­men zur Roboterfunktion oder zur vereinfachten Eingabe bei Simulationen (ergo als Eingabehilfe) verwendet werden. Eine Planung der Positionierung mit haptischem Anteil erleichtert das räumliche Denken und regt zu energie­effizientem Programmieren an (was zum Betrieb des Industrieroboters mit möglichst geringem Energiebedarf führt).

Technischer Aufbau:
Miniatur eines Industrieroboters, mit Drehwinkelgebern an den Achsen: Pewatron 7S series (Auflösung: 400 Pulse/Umdrehung, d.h. < 1 °). Die Übertragung erfolgt via seriellem Transceiver, welcher seinerseits die Werte der Drehwinkelgeber abfragt.
PC-Software: Tecnomatix Process Simulate
